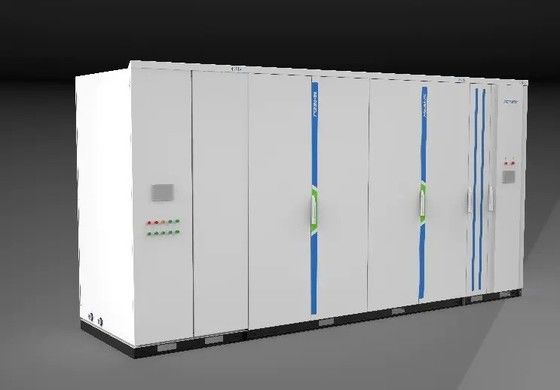

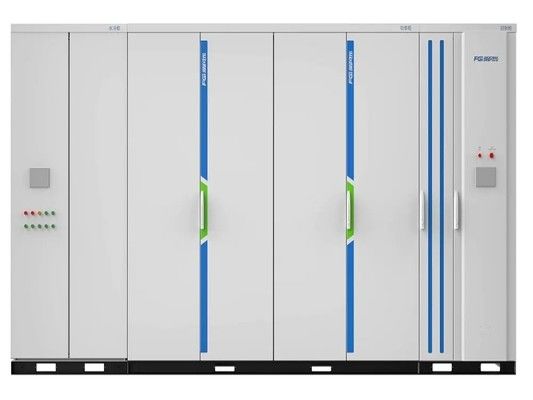

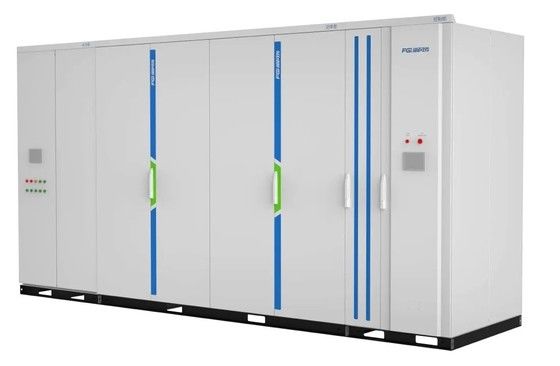

FGI 6-10kV Indoor SVG Static Var Generator Soluzione definitiva per la compensazione di potenza reattiva e il filtraggio armonico

FGI 6-10kV Indoor SVG Static Var Generator Soluzione definitiva per la compensazione di potenza reattiva e il filtraggio armonico

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Documento:

FGI SVG STATCOM profile.pdf

Evidenziare:

Generatore di var statico SVG interno

Generatore di Var statico SVG da 10 kV

Generatore di Var statico SVG da 6 kV

Descrizione di prodotto

FGI 6~10kV Indoor SVG Static Var Generator: la tua soluzione di alta qualità per una compensazione di potenza reattiva affidabile, un filtro armonico e una maggiore stabilità del sistema

Generatore di Var statico a 6 kV (SVG)
Classe di tensione ((kV)	Capacità nominale ((Mvar)	Dimensione - Non è vero.	Peso ((kg)	Tipo di reattore
6	1.0 ¢2.0	330014002400	2290 ¢ 2850	Reattore a nucleo di ferro
	3.0	340014002400	3060	Reattore a nucleo di ferro
	4.0 ¢5.0	480014002400	3750 4260	Reattore a nucleo di ferro
	6.0 ¢7.0	360014002400	2750 ¥3450	Reattore nucleare ad aria
	8.0 ¢ 12.0	560014002400	4600 ¢ 5000	Reattore nucleare ad aria

6 kVVa staticor Generatore ((SVG) Tipo raffreddato a liquido
Classe di tensione ((kV)	Capacità nominale ((Mvar)	Dimensione - Non è vero.	Peso ((kg)	Tipo di reattore
6	1.0 ¢9.0	520014002600	2550	Reattore nucleare ad aria
6	10.0 ¢ 15.0	580014002600	2750	Reattore nucleare ad aria

10kVVa staticor Generatore ((SVG) Tipo raffreddato ad aria
Classe di tensione ((kV)	Capacità nominale ((Mvar)	Dimensione - Non è vero.	Peso ((kg)	Tipo di reattore
10	1.0 ¢2.0	450014002600	2000 ¢ 3150	Reattore a nucleo di ferro
	3.0	450014002600	2000 ¢ 3600	Reattore a nucleo di ferro
	4.0	450014002600	2000 ¥ 4000	Reattore a nucleo di ferro
	5.0	450014002600	4500	Reattore a nucleo di ferro
	6.0	340014002600	2500	Reattore nucleare ad aria
	7.08.0	690014002600	6350	Reattore a nucleo di ferro
	9.0 ¢10.0	560014002600	4200	Reattore nucleare ad aria
	11.0 ¢ 12.0	570014002600	4200	Reattore nucleare ad aria
	13.0 ¢ 21.0	950014002600	7000 ¢ 9200	Reattore nucleare ad aria

Generatore di Var statico a 10 kV (SVG)
Classe di tensione ((kV)	Capacità nominale ((Mvar)	Dimensione - Non è vero.	Peso ((kg)	Tipo di reattore
10	1.0 ¢10.0	520014002400	2850	Reattore nucleare ad aria
	11.0 ¢ 15.0	580014002400	3050	Reattore nucleare ad aria
	16.0 ¢ 25.0	870014002400	3850 ¥4450	Reattore nucleare ad aria

Vantaggi

Utilizza una struttura a tre livelli (topologia), riducendo lo stress di tensione su singoli IGBT e abbassando il du/dt.

- Sì. FGI 6-10kV Indoor SVG Static Var Generator Soluzione definitiva per la compensazione di potenza reattiva e il filtraggio armonico 0

Il circuito di filtraggio LCL può assorbire efficacemente gli armonici ad alta frequenza.

- Sì.

Velocità di risposta rapida, con un tempo di risposta totale di circa 3,8 ms.

- Sì. FGI 6-10kV Indoor SVG Static Var Generator Soluzione definitiva per la compensazione di potenza reattiva e il filtraggio armonico 2

La piattaforma hardware è costruita utilizzando componenti di produttori di fama internazionale, garantendo efficacemente la qualità del prodotto.
Disegno di campionamento analogico ad alta precisione.

Applicazione

I prodotti della serie FGSVG possono essere ampiamente utilizzati nell'industria petrolchimica, nel sistema energetico, nella metallurgia, nelle ferrovie elettrificate, nelle costruzioni urbane e in altre industrie, come vari motori asincroni,trasformatori, convertitori di tiristor, convertitori di frequenza, forni a induzione, apparecchiature di illuminazione, forni ad arco elettrico, locomotive elettriche, sollevatori, gru, stampatrici, gru, ascensori, turbine eoliche,ascensori, macchine di saldatura elettriche, forni a resistenza, forni di fusione al quarzo e altre apparecchiature forniscono soluzioni di compensazione e filtraggio di potenza reattiva di alta qualità e affidabilità.

I prodotti della serie FGSVG possono aumentare la capacità di trasmissione di potenza, ridurre le perdite di potenza, compensare la potenza reattiva, controllare le armoniche, sopprimere il lampeggiamento, stabilizzare la tensione della rete, bilanciare il sistema trifase,modificare le caratteristiche di ammortizzazione del sistema e migliorare la stabilità del sistema.

Specifiche tecniche

Nome	Specificità
Voltaggio nominale	6kV±10% 35kV±10%
Tensione del punto di valutazione	6kV±10% 35kV±10%
Voltaggio di ingresso	0.9 ~ 1.1pu; LVRT 0pu ((150ms), 0.2pu ((625ms)
Frequenza	50/60 Hz; consentire fluttuazioni a breve termine
Capacità di produzione	±0,1Mvar±200 Mvar
Potenza di avvio	± 0,005Mvar
Risoluzione della corrente di compensazione	0.5A
Tempo di risposta	< 5 ms
Capacità di sovraccarico	> 120% 1 minuto
Perdita di potenza	< 0,8%
THDi	< 3%
Fornitore di alimentazione	Fornitore di alimentazione doppio
Potenza di controllo	380VAC, 220VAC/220VDC
Modalità di regolazione della potenza reattiva	Regolazione continua e regolabile automatica capacitiva e induttiva
Interfaccia di comunicazione	Ethernet, RS485, CAN, fibra ottica
Protocollo di comunicazione	Modbus_RTU, Profibus, CDT91, IEC 61850- 103/104
Modalità di funzionamento	Modalità di potenza reattiva del dispositivo costante, modalità di potenza reattiva del punto di valutazione costante, modalità di fattore di potenza del punto di valutazione costante, modalità di tensione del punto di valutazione costante e modalità di compensazione del carico
Modalità parallela	Operazione di rete parallela multi-macchina, compensazione globale multi-bus e controllo della compensazione globale multi-gruppo FC
Protezione	sovratensione della cella a corrente continua, sottotensione della cella a corrente continua, sovratensione SVG, guasto dell'azionamento, sovratensione dell'unità di alimentazione, sovratensione, sovratemperatura e guasto della comunicazione; interfaccia di ingresso di protezione,interfaccia di uscita di protezione, alimentazione del sistema anormale e altre funzioni di protezione.
Manipolazione di errori	Adottare una progettazione ridondante per soddisfare l'operazione N-2
Modalità di raffreddamento	raffreddamento ad acqua/raffreddamento ad aria
Grado IP	IP30 (all'interno); IP44 (all'esterno)
Temperatura di conservazione	-40°C+70°C
Temperatura di funzionamento	-35°C ≈ +40°C
Umidità	< 90% (25°C), senza condensazione
Altezza	<= 2000m (superiore a 2000m su misura)
Intensità del terremoto	Grado VIII
Livello di inquinamento	Classe IV
