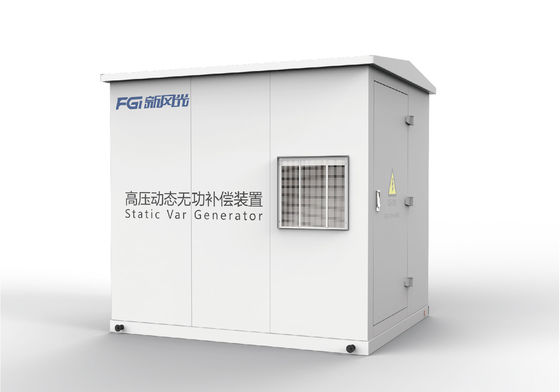

FGI 10kV~13.8kV Generatore di Var statico di tipo esterno con raffreddamento dell'aria, potenza senza soluzione di continuità, soppressione delle fluttuazioni, conforme alle EMC

Caratteristiche e funzioni

• "Extreme Ride-Through":

Il nostro SVG ripristina rapidamente il normale funzionamento dopo un calo o un aumento della tensione della rete, adattandosi a varie condizioni della rete senza intervento manuale.

• Suppressione delle fluttuazioni di tensione:

Per carichi fluttuanti come i forni ad arco, il nostro SVG fornisce dinamicamente corrente reattiva per stabilizzare rapidamente la tensione e sopprimere il lampeggiamento.

• Potenza doppia affidabile:

Il sistema di controllo è dotato di una doppia fonte di alimentazione (380VAC/220VAC o 220VDC) con commutazione di riserva in linea senza soluzione di continuità, garantendo un funzionamento continuo anche in caso di guasto di una sorgente.

• Alloggiamento conforme alle EMC:

Il nostro armadio vanta un design anti-interferenza, superando rigorosi test EMC per prestazioni robuste in ambienti elettromagnetici difficili.

• Sistema ridondante e stabile:

Le opzioni per un sistema di controllo a doppio comando e un bypass automatico per le unità di alimentazione garantiscono un'elevata disponibilità e un funzionamento stabile, anche in caso di guasti dei componenti.

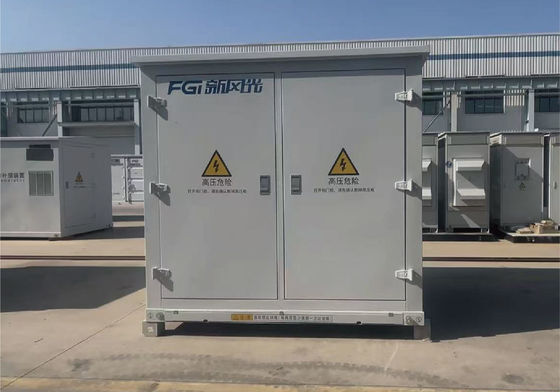

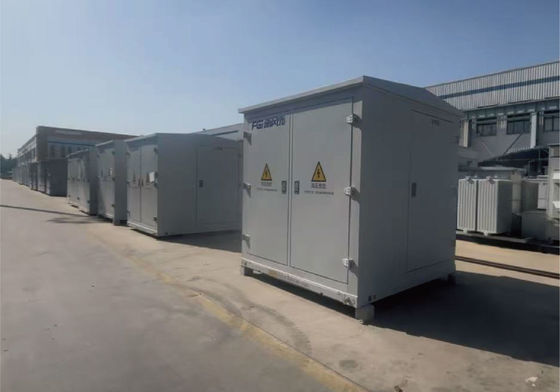

Casi

Dimensioni

Applicazioni

1.L'integrazione delle energie rinnovabili nei parchi solari ed eolici, la generazione intermittente provoca fluttuazioni di tensione, SVG offre:

• Inietta o assorbe corrente in tempo reale per stabilizzare la tensione.
• Migliora la conformità dei fattori di potenza ai codici di rete.
• Migliora l'affidabilità della rete, riducendo le fluttuazioni di tensione.

2.Gestione della qualità dell'energia industriale I carichi industriali pesanti spesso comportano cali di tensione e fattori di potenza bassi.Offerte SVG:

• Compensazione della corrente dinamica, stabilizzazione della tensione e miglioramento del fattore di potenza.
• Riduzione dei costi energetici riducendo al minimo le penalità di potenza reattiva.
• Protezione delle apparecchiature migliorata impedendo i cali di tensione.

3Stabilità della rete e delle linee di trasmissione nella trasmissione di energia a lunga distanzaSVGofferte:

• Stabilità della tensione durante le variazioni di carico.
• Regolamento del fattore di potenza, riduzione delle perdite di linea.
• Affidabilità della rete impedendo il collasso della tensione.

Ritorni e benefici

• Stabilizzare la griglia, evitare le sanzioni:

Correggere il fattore di potenza, stabilizzare la tensione e ridurre l'impatto sulla rete per prevenire multe e guasti causati da problemi di qualità dell'energia.

• Aumentare la generazione di energia, aumentare le entrate:

- Sì.Ridurre le perdite di linea e ottimizzare l'efficienza dell'inverter per migliorare significativamente la potenza di produzione delle vostre stazioni fotovoltaiche (PV).

• Ottimizzare la qualità, prolungare la durata:

Supprimere le armoniche e migliorare la qualità complessiva dell'energia, riducendo i danni alle apparecchiature, prolungando la durata di funzionamento e riducendo i costi di manutenzione.

• Espandi la connessione alla rete, aumenta l'output:

- Sì.Nelle zone con capacità di rete limitata, migliorare la capacità di integrazione della rete della stazione fotovoltaica per massimizzare la generazione di energia.

Specifiche tecniche

Guida alla selezione

Selezione SVG:

• In ambienti interni o esterni:Determinare se l'impianto richiede un'unità interna o esterna in base alle condizioni del sito.
• Valutazione della capacità:Valutare la capacità necessaria in base alle esigenze del sito.
• Requisiti specifici di funzione:Identificare eventuali esigenze funzionali specifiche (ad esempio, filtraggio armonico avanzato, attenuazione dei lampeggiamenti).
• Metodo di raffreddamento:Scegliere tra sistemi raffreddati ad aria o a liquido a seconda dell'ambiente del sito e delle condizioni specifiche.

Applicazioni industriali:

• Industria tradizionale:Utilizzato principalmente per la correzione del fattore di potenza.
• Nuove applicazioni energetiche:Tipicamente dimensionato in base alla capacità di generazione di energia.

Caratteristiche SVG esterne

1. Forte adattabilità all'ambiente

   • Alto livello di protezione (in genere IP54 o superiore), resistente a pioggia, neve, polvere, alte/basse temperature.

   • Adatto per luoghi esterni come sottostazioni, parchi eolici e stazioni fotovoltaiche.

2. Progettazione modulare integrata

   • Inserito in un contenitore o in un armadietto con moduli di raffreddamento, controllo e alimentazione integrati.

   • Facile da trasportare e da installare rapidamente.

3. Un potente sistema di raffreddamento

   • Utilizza aria condizionata, raffreddamento ad acqua o raffreddamento ad aria forzata per garantire un funzionamento stabile in ambienti difficili.

4. Installazione a terra indipendente

   • Non c'è bisogno di una stanza interna, riducendo i costi di costruzione civile.

   • Ideale per luoghi remoti o con spazio limitato.

5. Considerazioni in materia di manutenzione

   • La manutenzione in loco è possibile ma può essere limitata in caso di condizioni meteorologiche estreme.

   • Spesso supporta il monitoraggio e la diagnostica a distanza.

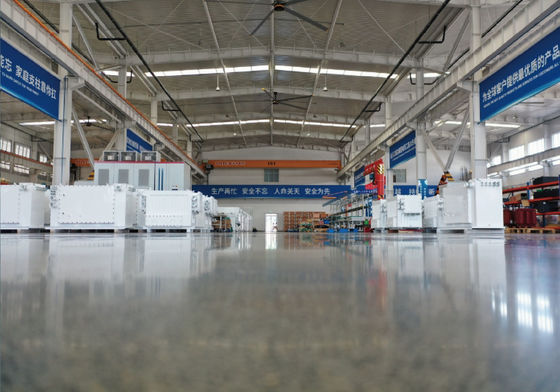

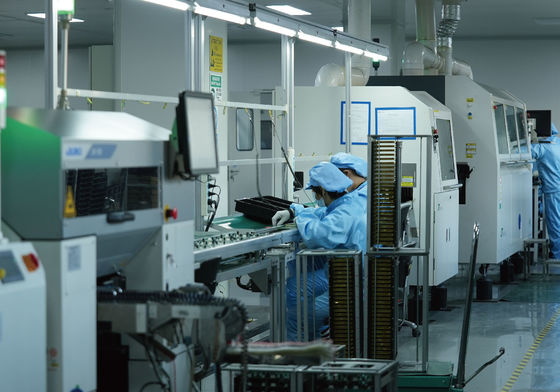

Base di produzione: Jincheng Road, Economic Development Zone, Wenshang County, città di Jining, provincia dello Shandong, Cina
