6kv 10kv 35kv 110kv Filtro ad alta tensione Fc Dispositivo di soppressione della corrente armonica

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Tensione applicabile:

6kV, 10kV, 35kV, 110kV

Evidenziare:

Dispositivo Fc per filtri ad alta tensione da 6kv

Dispositivo Fc per filtri HV da 10 kW

Dispositivo Fc per filtri ad alta tensione da 35kv

Descrizione di prodotto

Condensatore di filtro (FC)

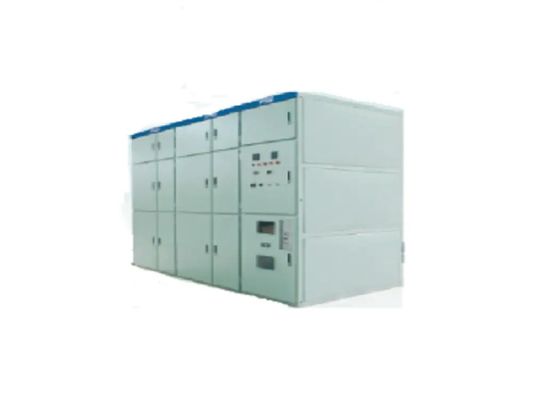

1. Visualizzazione del prodotto

Il filtro ad alta tensione FC è un filtro passivo che ha due funzioni: sopprimere la corrente armonica della rete elettrica e compensare la potenza reattiva del sistema.L'armonica soppressa della rete elettrica comprende principalmente 3, 5, 7, 11, 13 e più armoniche. Il dispositivo è installato sul lato del bus o del carico, con una combinazione di attrezzature conveniente e prestazioni stabili. Equipaggiato con contattore a vuoto o interruttore tiristor,commutazione automatica intelligenteÈ ampiamente utilizzato in energia elettrica, metallurgia, ferro elettrico, impianto di alluminio, industria chimica, miniera di carbone, laminatoio, forno ad arco elettrico,stazioni di pompaggio a motore ad alta tensione e altre industrie con una grande generazione armonica.

2Caratteristiche del prodotto
Il filtro ad alta tensione FC è applicabile al trattamento armonico delle reti elettriche a 6 kV, 10 kV, 35 kV e 110 kV.la compensazione del filtro è progettata mediante simulazione al computer, e condensatore filtro ad alte prestazioni e reattore filtro sono utilizzati per sopprimere e assorbire la corrente armonica, ridurre il tasso di distorsione della tensione armonica,ridurre le perdite di linea e ridurre la corrente armonica, migliorare il fattore di potenza.

3Principio di funzionamento
Il filtro ad alta tensione FC è composto principalmente da interruttori, condensatore del filtro, reattore del filtro, resistenza, bobina di scarica, arrester di ossido di zinco, ecc.È fatto in tipo di armadio o tipo di recinzione secondo le esigenze degli utentiOltre al filtro, il filtro svolge anche il ruolo di compensazione della potenza reattiva.Applicazione pratica, diversi gruppi di filtri sono progettati in base alla distribuzione e alle dimensioni della corrente armonica e della domanda di potenza reattiva.Ciascun gruppo di filtri ha una bassa impedenza corrispondente a un certo armonico, il filtro ad alto passaggio ha una bassa impedenza alle armoniche al di sopra della frequenza di taglio, e il filtro di tipo C ha le caratteristiche di una banda di frequenza di sintonizzazione ampia e di una bassa perdita.
Impostare cinque bloccaggio elettrico di prevenzione e bloccaggio meccanico secondo il cablaggio principale e la struttura del gabinetto per evitare il malfunzionamento.

Metodo di compensazione della combinazione dinamica e statica
1.Visualizzazione
(1) Sebbene gli SVG possano realizzare la compensazione della potenza reattiva e il controllo armonico contemporaneamente, nel caso di un elevato contenuto armonico,Il costo di investimento è molto elevato per utilizzare solo SVG per realizzare il controllo armonico..
(2) Le frequenti variazioni di carico ad alta potenza causeranno gravi perturbazioni della rete, come forno elettrico, ferrovia elettrificata, forno a media frequenza, laminazione,occasioni di generazione di energia fotovoltaica ed eolica e così viaQuesto tipo di carico di impatto causerà la fluttuazione di tensione della rete.La frequenza di scatti (a volte anche incluse fluttuazioni di frequenza) e lo squilibrio della tensione trifase sono causati da, che è dannoso per gli altri utenti della rete.
(3) La combinazione di SVG e FC è una sorta di sistema di compensazione di ottimizzazione conveniente, che non solo può filtrare l'armonico, ma anche fornire potenza reattiva parziale capacitiva,e l'intero sistema di investimenti in attrezzature è ridotto.

2Diagramma primario
