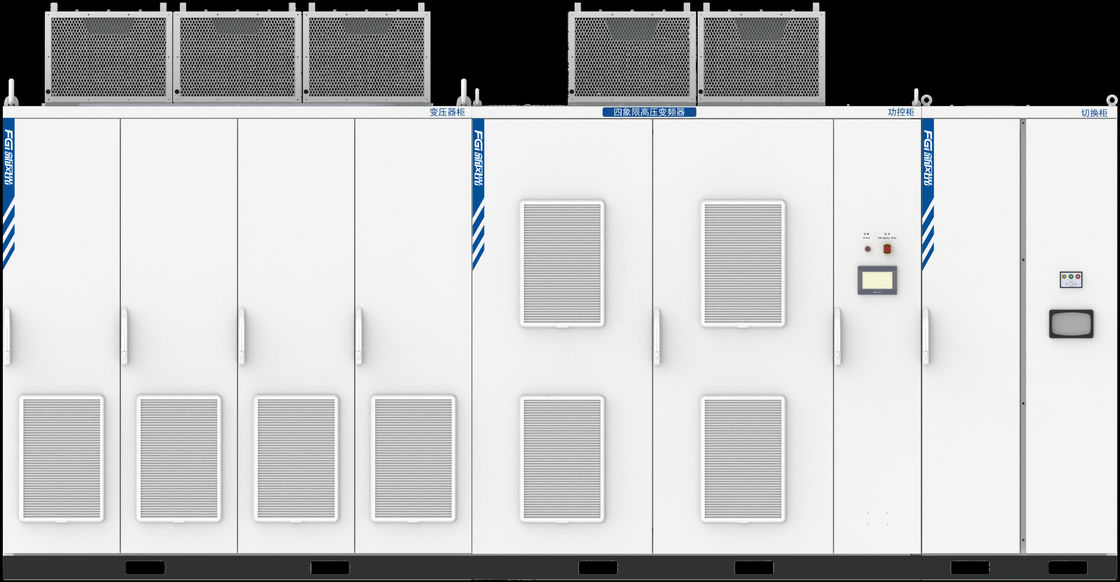

| Numero del prodotto | JD-BP37/38-T | |
| Potenza del motore applicabile (KW) | 200kW-3250kW (il motore a 4 poli è lo standard, il motore a 6-12 poli è selezionato in base alla corrente) | |
| Prodotto | Potenza nominale (KW) | La potenza in funzione sotto la tensione nominale del motore: |
| 200 kW-8000 kW | ||
| Corrente nominale (A) | Corrente di funzionamento alla tensione nominale del motore | |
| Capacità di sovraccarico | 105% continuo 130% consentono 1 minuto | |
| 130% consentono 1 minuto | ||
| Il 150% consente 3 secondi | ||
| tensione di uscita (KV) | 3 fasi: 6 kV, 10 kV(Personalizzabile) | |
| Forma d'onda | onde sinusoidali SPWM multiplexate | |
| Entra | Fase, frequenza, tensione | 3 fasi, 50 Hz, 6 kV (10 kV) |
| Volatilità consentita | Tensione: -10%~+10%, Frequenza: ±5%, -10%~-35% per il funzionamento continuo | |
| Prestazioni di base | Frequenza di avvio | 0-10Hz può essere impostato |
| Precisione | Impostazione analogica: 0,3% (25 ± 10 °C) o meno del valore massimo di impostazione della frequenza Impostazione digitale: inferiore allo 0,02% del valore massimo di impostazione della frequenza (-10~+50°C) |
|
| Risoluzione | Impostazione analogica: 1/2000 del valore massimo di impostazione della frequenza Impostazione digitale: 0,01 Hz (sotto 99,99 Hz), 0,1 Hz (sopra 100 Hz) |
|
| Efficienza | > 95% a potenza nominale | |
| Fattore di potenza | > 0.95 | |
| Controllo | Tempo di accelerazione e decelerazione | 0.1~6000.0S, il tempo di accelerazione e di decelerazione può essere impostato separatamente |
| Caratteristiche di tensione/frequenza | Determinato dalla curva V/F selezionata | |
| PID | Parametri PID impostati manualmente | |
| Funzione ausiliaria | Curva V/F, compensazione di bassa frequenza, corrente nominale, impostazione del limite di protezione della corrente | |
| Isolamento ad alta tensione | Accoppiamento elettromagnetico, trasmissione multicanale in fibra ottica | |
| Input di potenza di controllo | AC 220V 2kVA | |
| Corri! | Esecuzione | Controllo locale (touch screen), controllo esterno a distanza, controllo del computer superiore (facoltativo) |
| Frequenza data | Impostazione digitale touch screen, impostazione a più velocità, impostazione del segnale analogo di controllo esterno (DC4~20mA) | |
| Immissione dello stato di esecuzione | Uscita dello stato del relè, guasto dell'inverter, allarme, funzionamento/arresto e altra indicazione dello stato | |
| Dispositivo touch | tensione di ingresso/uscita, corrente di ingresso/uscita, valore impostato, stato di guasto di ciascuna unità, stato di funzionamento, stato del trasformatore, tensione del bus di ciascuna unità, ecc. | |
| Funzione di protezione | Sovracorrente del motore, sovratensione dell'intera macchina, sottovoltaggio dell'intera macchina, sovracorrente dell'unità, sovratensione dell'unità, surriscaldamento dell'unità, perdita di fase di ingresso dell'unità, guasto della comunicazione in fibra ottica, ecc. | |
| Ambienti | Luogo di utilizzo | All'interno, senza gas corrosivi o conduttivi, polvere, luce solare diretta, a meno di 1000 metri sul livello del mare |
| Temperatura ambiente/umidità | - 10°C~ + 40°C/ 20~90% RH senza condensazione | |
| Vibrazione | 5 m/s2 (inferiore a 0,6 g) | |
| Temperatura di conservazione | -- 20 ~ + 65°C(adatta per la conservazione a breve termine, come il trasporto) | |
| Metodo di raffreddamento e livello di protezione dell'alloggiamento | Riscaldamento ad aria forzata/IP31, raffreddamento ad acqua/IP40 | |
Nota:
1Le dimensioni di cui sopra sono solo di riferimento, si prega di fare riferimento alle dimensioni effettive.
2. A causa dell'aggiornamento del prodotto, il contenuto della pagina verrà aggiornato regolarmente, se avete bisogno di acquistare i nostri prodotti, si prega di fare riferimento all'ultimo manua
