G7 raffreddamento liquido a alta tensione a frequenza variabile VFD 6kV 10kV

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Classificazione di potenza:

6kV: 6000kW-12000kW; 10kV: 10500kW-20000kW

Metodo di raffreddamento:

Refrigerante di liquidi

Voltaggio di uscita:

Tre fasi 0-6 kV, 0-10 kV

Numero di fase di input:

Tre fasi

Frequenza di ingresso:

50Hz, 60Hz

Voltaggio di ingresso:

6 kV, 10 kV

Evidenziare:

Azionamenti G7 vfd

azionamento ad alta tensione a frequenza variabile

VFD ad alta tensione di raffreddamento liquido

Descrizione di prodotto

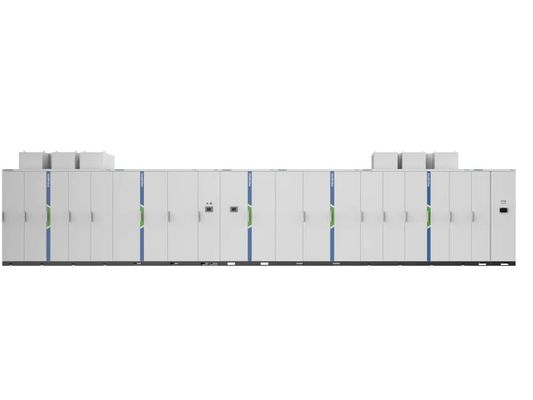

G7 Dispositivo di raffreddamento liquido ad alta tensione a frequenza variabile (VFD)

Caratteristiche

1. Armadio dell'unità di alimentazione

Componenti principali:

Unità di alimentazione (compresa HV-IGBT), sensore di corrente, condotto di raffreddamento dell'acqua.

Funzioni principali:

Controllare l'HV-IGBT per realizzare la funzione di regolazione della velocità di conversione di frequenza e la funzione di bypass automatico dell'unità;
Basandosi sulla tecnologia di spostamento di fase del vettore, le unità di potenza emettono onde sinusoidali perfette in serie;
La condotta è dotata di un sistema di raffreddamento integrato, che viene azionato dalla pompa circolante.

2. raffreddatore d'acqua

Componenti principali:

Pompa di circolazione principale, filtro, condotto di circolazione, radiatore d'aria.

Funzioni principali:

La pompa di circolazione principale favorisce la circolazione reciproca del mezzo di raffreddamento tra il radiatore d'aria e il dispositivo di alimentazione per ottenere l'effetto di dissipazione del calore;
La condotta di circolazione è dotata di un serbatoio d'acqua ad alto livello come dispositivo tampone di stabilizzazione della tensione,che mantiene una pressione costante per il sistema e può assorbire il mezzo di raffreddamento nel sistema.
La variazione di volume assicura il normale funzionamento dell'intero sistema.

3. Concetto di circuito di azionamento e progettazione della barra di bus

Maggiore affidabilità
Maggiore densità di potenza
Picchi di tensione più bassi

4. carico tipico

Componenti principali:
Soppiatto dell'altoforno, compressore di ossigeno, ventilatore a scarico indotto dalla caldaia, ventilatore di scarico principale di sinterizzazione, ventilatore, pompa dell'acqua e altri carichi.

Tabella 3.8 Serie JD-BP37-W (6kV) Numero e dimensioni del modello (con armadio di commutazione)

Dimensionazione	Modello no.	Potenza nominale	Dimensione e peso LarghezzaProfonditàAltezza(mm)	Peso ((kg)
	JD-BP37-6000FF1MW ~JD-BP37-7000FF1MW	6000~7000	1010017002600	16800~17700
	JD-BP37-8000FF1MW ~JD-BP37-11500FF1MW	8000~11500	1030018002800	21300 ~ 26500

Nota:

1. Le dimensioni di cui sopra sono solo a titolo di riferimento. Si prega di fare riferimento ai disegni del progetto e agli oggetti fisici per i dettagli;

2. A causa dell'aggiornamento del prodotto, il contenuto di questo manuale verrà aggiornato regolarmente.

l'ultimo manuale del prodotto;

3Per ulteriori informazioni, scansiona il codice QR a destra o accedi al sito web della società.

Tabella 3.9 Serie JD-BP38-W (10kV) Numero modello e dimensioni (con armadietto di commutazione)

Dimensionazione	Numero modello.	Potenza nominale	Dimensione e peso LarghezzaProfonditàAltezza(mm)	Peso ((kg)
	JD-BP38-10500FF1MW ~JD-BP38-11500FF1MW	10500~11500	1540017002600	26500 ~ 27900
	JD-BP38-14000FF1MW ~JD-BP38-19000FF1MW	14000~19000	1580018002800	32100 ~ 39100

Nota:

1. Le dimensioni di cui sopra sono solo a titolo di riferimento. Si prega di fare riferimento ai disegni del progetto e agli oggetti fisici per i dettagli;

2. A causa dell'aggiornamento del prodotto, il contenuto di questo manuale verrà aggiornato regolarmente.

l'ultimo manuale del prodotto;

3Per ulteriori informazioni, scansiona il codice QR a destra o accedi al sito web della società.
