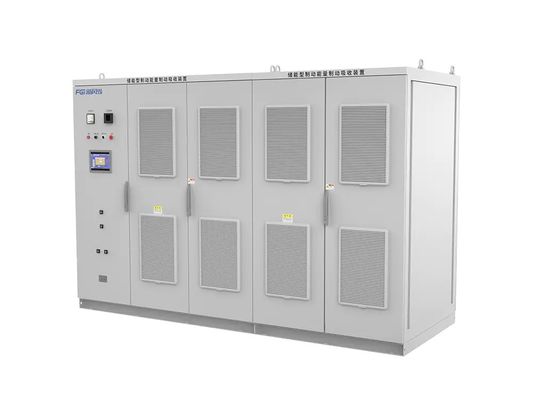

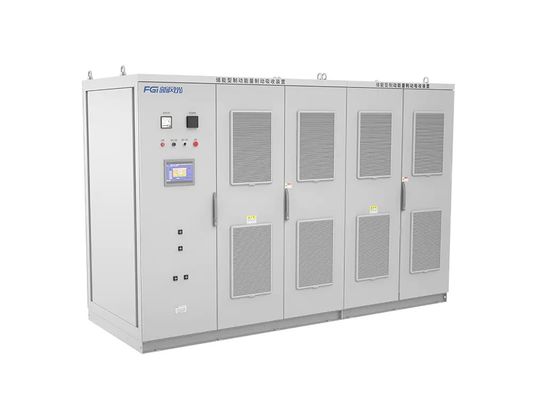

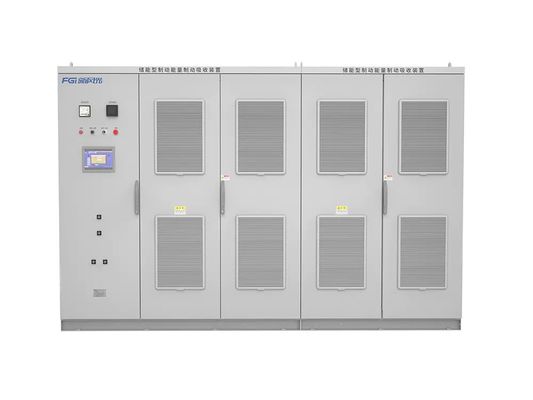

Dispositivo di assorbimento dell'energia dei freni della serie FDBL Tipo di immagazzinamento dell'energia 2000kW

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Potenza nominale:

2000KW

Intervallo di tensione di funzionamento del supercondensatore:

DC490V~810V

Tensione nominale:

CC 1500 V

Corrente nominale di carica/scarica del supercondensatore:

4000A

Intervallo di fluttuazione della tensione di funzionamento:

DC1500V~2000V

Capacità totale del supercondensatore:

183F

Evidenziare:

FDBL dispositivo di assorbimento dell'energia del freno

Immagazzinamento di energia Inverter 2000kW

Dispositivo energetico FDBL

Descrizione di prodotto

Profilo e caratteristiche del prodotto

Tipo di dispositivo di assorbimento dell'energia dei freni della serie FDBL

Nei progetti di transito ferroviario urbano viene generalmente utilizzata la trasmissione DC-AC a tensione variabile a frequenza variabile.Il sistema di frenatura del veicolo è la frenata elettrica (frenatura rigenerativa) + la frenata meccanica.Durante il funzionamento del treno, a causa della breve distanza tra le stazioni, la frenata elettrica è il metodo principale e la frenata meccanica è l'ausiliaria.il treno parte e frena frequentementeSecondo l'esperienza, oltre a una certa percentuale dell'energia generata dalla frenata rigenerativa della metropolitana (di solito dal 20% all'80%,che varia a seconda della densità di esercizio del treno e della distanza di intervallo) viene assorbita e utilizzata da altri treni adiacentiLa resistenza di recupero viene dissipata come calore o assorbita dal dispositivo di recupero sulla linea.il principale metodo di assorbimento del trasporto ferroviario urbano interno è l'uso di un dispositivo di assorbimento del consumo di energia a resistenza per trattare l'energia rigenerativa durante l'esercizio del treno;, che non solo spreca energia, ma aumenta anche il carico dei dispositivi di climatizzazione e ventilazione nella stazione e aumenta i costi di costruzione e di funzionamento delle ferrovie urbane.Se questa parte dell'energia può essere assorbita e riutilizzata, questi problemi saranno risolti.
Il principio di funzionamento è che quando la tensione di corrente continua aumenta a causa della frenata rigenerativa del treno, la tensione di corrente continua si alza e il sistema di frenatura si spegne.l'attrezzatura funziona nello stato di ricarica e immagazzina l'energia nel supercondensatoreQuando il treno inizia a abbassare la tensione di corrente continua, l'apparecchiatura funziona nello stato di scarica per rilasciare l'energia nel supercondensatore.l'energia di frenatura è meglio utilizzata e la fluttuazione della tensione CC è minore.
Effetto di utilizzo: CH1: forma d'onda della tensione laterale della rete CH2: forma d'onda della corrente laterale della rete CH3: forma d'onda della tensione del supercondensatore CH4: forma d'onda della corrente di carica e scarica del supercondensatore.

Forma d'onda della prova di carica e scarica singola

Forma d'onda di prova di carica e scarica ciclica

I prodotti della serie FDBL sono dispositivi di assorbimento dell'energia frenante utilizzati nel trasporto ferroviario urbano.facile funzionamento e elevate prestazioni per soddisfare le esigenze degli utenti per l'assorbimento di energia da feedback della locomotiva. ha le seguenti caratteristiche:
ridurre l'intervallo di fluttuazione della tensione CC, migliorare la qualità della tensione e stabilizzare la tensione del sistema;
Il dispositivo inverter adotta una progettazione ridondante per soddisfare i requisiti di alta affidabilità del sistema;
Progettazione modulare del circuito di alimentazione, facile manutenzione e buona intercambiabilità;
può essere utilizzato per il feedback energetico, la rettifica PWM e la compensazione della potenza reattiva, in modo che una macchina possa essere utilizzata per più scopi;
Funzioni di protezione complete, con tensione di bias, cortocircuito, sovraccarico, surriscaldamento e altre protezioni, elevata affidabilità operativa;
Quando si connette al sistema, non è necessario considerare la sequenza di fasi del sistema CA e la connessione è conveniente;
I parametri del circuito del dispositivo inverter sono progettati con cura, la generazione di calore è ridotta, la struttura dell'apparecchiatura è compatta e la superficie del pavimento è piccola;
Basso mantenimento e basso costo operativo;
Può essere installato in parallelo, è facile espandere la capacità;
Controllo del computer host, facile da installare e da debuggare;
Il circuito principale ad alta tensione e il regolatore sono collegati da una fibra ottica, che è sicura e affidabile;
Circuito completo di monitoraggio dei guasti, funzione di caricamento dei dati di guasto; eccellente prestazione e rapporto prezzo.

Nota:
1Le dimensioni di cui sopra sono solo di riferimento, si prega di fare riferimento alle dimensioni effettive.
2. A causa dell'aggiornamento del prodotto, il contenuto della pagina verrà aggiornato regolarmente, se avete bisogno di acquistare i nostri prodotti, si prega di fare riferimento all'ultimo manualeAl.
